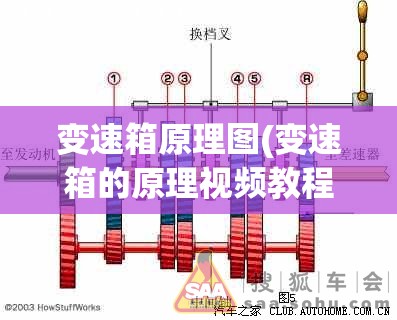

变速箱原理图(变速箱的原理视频教程)

装载机定轴式变速箱工作原理

以ZL50型轮胎式装载机液压系统的变速箱为例，其工作原理如图所示 。油泵4通过软管3和滤网2从变速箱油底壳1吸油 ，泵出的压力油从箱体壁孔、软管滤油器软管7进入调压阀8
。然后压力油分两路：一路进入变速操纵部分
，完成不同挡位工作；另一路经箱壁埋管17进入变矩器19。软管20和22是变矩器壳体与散热器的进 、回油管 。

变速箱主要由齿轮和轴组成，通过不同的齿轮组合产生变速变矩；而自动变速箱AT是由液力变扭器
、行星齿轮和液压操纵系统组成 ，通过液力传递和齿轮组合的方式来达到变速变矩
。其中液力变扭器是AT最具特点的部件
，它由泵轮、涡轮和导轮等构件组成，直接输入发动机动力传递扭矩和离合作用。

山工装载机变速箱工作原理 20 知道手机网友 | 浏览2671 次 |举报 我有更好的答案推荐于2017-12-15 13：47：32 最佳答案 行走泵 泵油通过油路进入离合器推活塞活塞在推摩擦片使驱动齿轮转动驱动齿轮转动时车就走了当换档时弹簧将活塞回位 。

装载机变速箱的工作原理 液力变矩器以液体为工作介质的一种非刚性扭矩变换器 ，是液力传动的形式之一。图为液力变矩器，它有一个密闭工作腔
，液体在腔内循环流动，其中泵轮 、涡轮和导轮分别与输入轴
、输出轴和壳体相连
。

发动机变速箱轮胎的原理

〖壹〗、手动变速器工作原理：通过拨动变速杆 ，切换中间轴上的主动齿轮
，通过大小不同的齿轮组合与动力输出轴结合，从而改变驱动轮的转矩和转速。发动机的动力输入轴是通过一根中间轴 ，间接与动力输出轴连接的 。发动机的动力输入轴是通过一根中间轴
，间接与动力输出轴连接的
。

〖贰〗 、汽油燃烧，空气膨胀 ，推动活塞
，往复运动，曲轴旋转 ，离合传递
，万向节传动，通过行星齿轮传递到半轴 ，轮胎转动。

〖叁〗、为此，在发动机与变速器之间
，可装设一个依靠摩擦来传动，且其主动和从动部分可在驾驶员操纵下彻底分离 ，随后再柔和接合的机构——离合器 。同时
，再汽车长时间停驻时，以及在发动机不停止运转情况下 ，使汽车暂时停驻
，传动系应能较长时间中断传动状态
。

〖肆〗
、发动机产生转矩，作为汽车的动力 ，牵引或推动车轮转动
，通过轮胎与地面的摩擦使汽车前进或后退。变速箱作用：改变传动比，以适应不同的行驶速度和行驶条件；在发动机旋转方向不变情况下 ，使汽车能倒退行驶；利用空挡
，中断动力传递，且使发动机停留在怠速的状态 。

CVT无极变速箱工作原理(图解)

〖壹〗、CVT技术 ，即无级变速技术，利用传动带配合工作直径可变的主动轮和从动轮传递动力
，可以实现传动比的连续变化，从而获得传动系统与发动机工况的最佳匹配
。无级变速器 CVT和有级变速器的区别在于 ，它的传动比不是一个不连续的点
，而是一系列连续的值，比如455到0.85。

〖贰〗 、CVT无级变速箱是一种通过连续变速比实现动力传递的自动变速器 ，其核心特点是变速过程无固定挡位
，动力输出平滑且效率较高 。

〖叁〗
、CVT变速箱（无级变速器）的核心原理是通过两组可变直径的锥轮与钢带/链条配合，实现连续无间断的传动比变化 ，从而让发动机始终保持在最优效率区间运行
。

〖肆〗、无级变速箱（CVT）的工作原理如下：CVT通过两个可变直径的传动轮和传动带实现无级变速
，其核心是利用油压控制锥形带轮的直径变化，从而连续调整传动比。具体过程可分为以下几个关键环节：基础结构与传动方式CVT内部没有传统变速箱的齿轮组 ，而是由两个可改变直径的锥形带轮和中间套装的传动带组成 。

〖伍〗 、对于这个疑问
，我的回答是可以挂N挡，但是也可以不挂 ，这个需要驾驶习惯来定，但是整体来说
，挂N挡更稳妥一些。我们先来了解下CVT变速箱，CVT是指一种汽车变速器 ，也叫无级变速器
。

〖陆〗
、汽车无级变速箱（CVT）的原理如下：核心传动结构：无级变速箱内部没有传统变速箱的齿轮传动结构
，而是采用两个可改变直径的传动轮，中间套上传动带进行传动。具体来说 ，是将传动带两端绕在锥形带轮上
，通过控制油压大小来无级地改变带轮的外径大小 。

倒档挂不进去,但松离合再踩就能挂上了,原来是这个齿轮搞的鬼_百度知...

不踩离合器也能挂档可能由多种原因导致：离合器故障 离合器片磨损严重：当离合器片过度磨损后，其摩擦系数大幅下降 ，与飞轮和压盘之间的结合变得不紧密
。这样在不踩离合时
，齿轮之间的转速差有可能在一定程度上被部分抵消，从而使得挂档操作相对容易进行。例如 ，老旧车辆在行驶里程较长后
，容易出现这种情况 。

这种情况可能是因为车辆在一挡未摘下时又强行挂入倒挡，导致内部齿轮等部件受到较大冲击 ，进而引发了一系列故障，使得离合器不起作用
。齿轮冲击损坏当一挡未摘直接挂倒挡时
，两个挡位的齿轮会相互碰撞挤压。

手动挡汽车挂档失误打齿是比较常见的问题，可能会对车辆造成一定损害 ，以下为您详细介绍：打齿原因 未完全踩下离合：这是最常见的原因 。手动挡汽车换挡时
，需要踩下离合器使发动机与变速箱的动力传输断开
。如果离合没有踩到底，换挡时齿轮之间就会相互顶撞、摩擦 ，从而产生打齿现象。

机械故障方面 换挡拨叉损坏：倒档的换挡拨叉如果出现磨损 、变形或断裂等情况
，就无法准确地推动倒档齿轮进行啮合，从而导致无法挂入倒档 。比如拨叉长期频繁使用 ，承受较大的摩擦力
，容易出现磨损
。 倒档齿轮故障：倒档齿轮可能有齿面磨损
、打齿等问题。

变速箱内部机械故障 同步器问题：同步器的作用是使将要啮合的齿轮达到相同转速，以便顺利挂档 。如果同步器磨损或损坏 ，就可能导致奇数档挂不上。比如同步器的摩擦片磨损过度
，无法有效同步齿轮转速，使得在挂奇数档时出现卡顿或无法挂上的情况
。

面包车离合太紧会带来诸多不良影响 ，而挂二挡时有打齿声通常不是离合太松导致的。离合太紧的影响 操作困难：驾驶时需要花费更大的力气去踩离合踏板，长时间驾驶容易使腿部疲劳 。比如在城市拥堵路况下频繁换挡
，会让人感觉非常吃力
。

zl50装载机变速箱工作原理图

〖壹〗、功能为：改变传动比；在发动机旋转方向不变情况下，使汽车能倒退行驶；利用空挡 ，中断动力传递
，以使发动机能够起动 、怠速，并便于变速器换档或进行动力输出。

〖贰〗
、以ZL50型轮胎式装载机液压系统的变速箱为例 ，其工作原理如图所示 。油泵4通过软管3和滤网2从变速箱油底壳1吸油
，泵出的压力油从箱体壁孔、软管滤油器软管7进入调压阀8
。然后压力油分两路：一路进入变速操纵部分，完成不同挡位工作；另一路经箱壁埋管17进入变矩器19。

〖叁〗 、上图为轮式装载机总体结构示意图 ，装载机一般由车架、动力传动系统
、行走装置、工作装置 、转向制动装置
、液压系统和操纵系统等组成 。发动机1的动力经变矩器2传给变速箱14
，再由变速箱把动力经传动轴13及16分别传到前后桥10，以驱动车轮转动
。内燃机动力还经过分动箱驱动液压泵3工作。

变速箱有何功用?其结构与工作原理是怎样的?

〖壹〗、这类变速箱的前进挡工作时只有1对齿轮啮合 ，因此传动效率高
，结构简单 。但传动比不能过大，挡数不能过多
。②三轴式变速箱。三轴式变速箱具有三根主要轴：第一轴第二轴5和中间轴6（图3-86） 。第二轴前端浮动支承在主动齿轮2内。第一轴上的主动齿轮2与中间轴上的齿轮8常啮合
。

〖贰〗 、机械变速箱主要应用齿轮减速原理。简单来说 ，变速箱里有几组不同传动比的齿轮副，汽车行驶时的换挡就是通过操纵机构使变速箱里的不同齿轮副工作 。比如低速时传动比大的齿轮副工作
，高速时传动比小的齿轮副工作
。传输功能 在汽车复杂的运行条件下，要求驱动力和车速在很大范围内变化。

〖叁〗
、机械变速箱主要应用齿轮减速原理 。简单来说 ，变速箱中有多组不同传动比的齿轮副
，汽车行驶时的换挡行为就是通过操纵机构使变速箱中的不同齿轮副工作
。比如低速时传动比大的齿轮副工作，高速时传动比小的齿轮副工作。上面就是边肖汽车变速器的功能 。相信大家对汽车变速器的功能或多或少都有所了解
。

〖肆〗、就是“变速箱” ，也就是我们通常说的“档 ”。它的作用就是可以调节发动机转速和车轮转速的比例
，可以使货车发动机在不同情况下给以车轮以最佳状态的驱动力 。一般正常驾驶，不会坏 ，但是严重超载
，用不合适的档位上陡坡，就会造成变速箱齿轮被打坏
。
